Seleccionar opciones desde una imagen

Última actualización: 23 Apr 2026

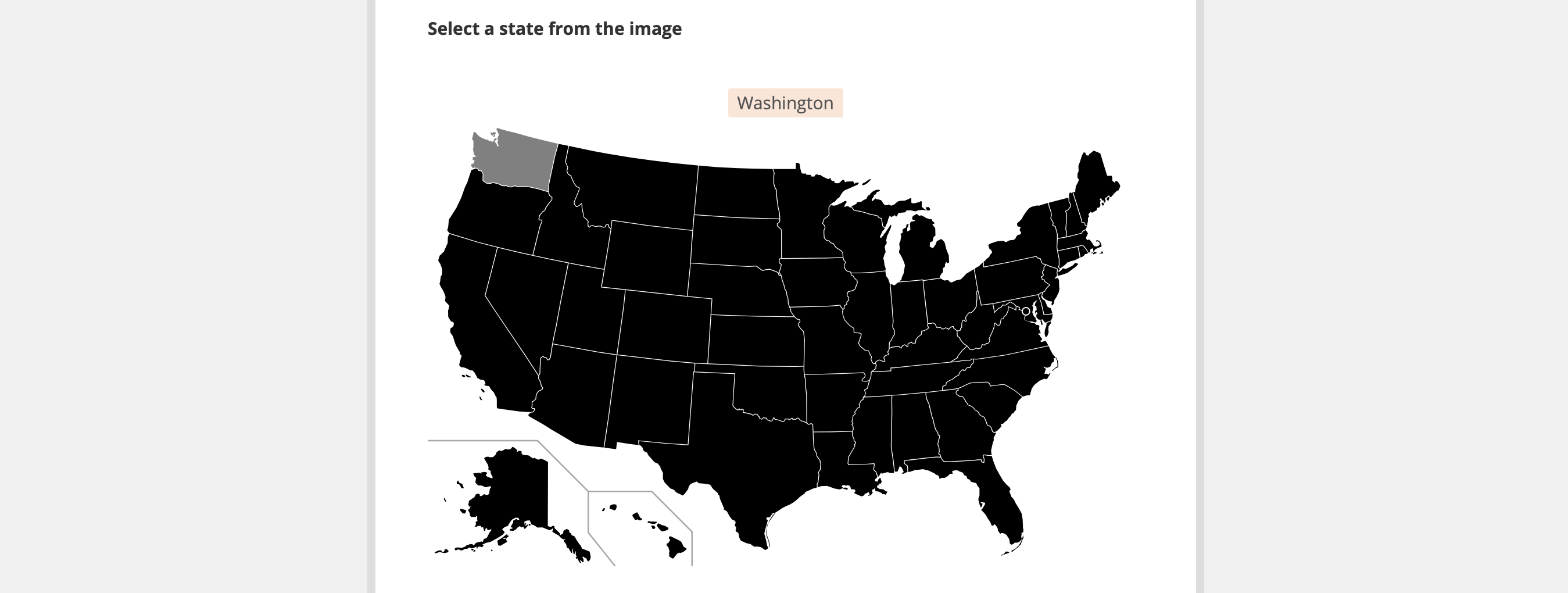

Seleccionar opciones desde una imagen permite a los encuestados tocar o hacer clic directamente en áreas específicas de un archivo SVG en lugar de elegir de una lista de texto. Esta funcionalidad está disponible tanto en formularios web como en la aplicación Android KoboCollect.

Puedes usar esta funcionalidad para:

  • Seleccionar una ubicación desde la imagen de una habitación o instalación

  • Seleccionar una parte del cuerpo desde un diagrama del cuerpo humano

  • Seleccionar áreas dañadas desde una foto de un edificio después de un desastre

Este artículo explica cómo crear una imagen SVG con áreas seleccionables y configurar tu XLSForm para que los encuestados puedan elegir opciones directamente desde la imagen.

Crear tu imagen seleccionable

Para crear una imagen con regiones seleccionables, debes usar un archivo SVG (Scalable Vector Graphics).

Para obtener más información sobre los archivos SVG, consulta la documentación de SVG. Recomendamos usar Inkscape, un editor de gráficos vectoriales gratuito y de código abierto, para crear y editar archivos SVG.

Cada área seleccionable de la imagen debe incluir un atributo id. Estos valores de id deben coincidir exactamente con los valores correspondientes de la columna name en la hoja choices de tu XLSForm, por lo que deben seguir las mismas convenciones de nomenclatura.

Para crear tu archivo de imagen seleccionable:

  1. Crea o edita un archivo .svg.

  2. Agrega atributos id a cada elemento que quieras que sea seleccionable.

  3. Guarda el archivo.

Nota: En los formularios web, solo los elementos SVG <path> son compatibles como áreas seleccionables. Otras formas SVG, como rectángulos o círculos, pueden no funcionar correctamente. KoboCollect admite primitivas SVG adicionales.

Configurar tu XLSForm

Para permitir que los encuestados seleccionen opciones desde tu imagen en XLSForm:

  1. En la hoja survey, agrega una pregunta select_one o select_multiple.

  2. Agrega una columna appearance e ingresa image-map.

  3. Agrega una columna image e ingresa el nombre exacto del archivo SVG.

  4. En la hoja choices, agrega la lista de opciones.

    • La columna name debe coincidir exactamente con los valores de id en tu archivo SVG.

hoja survey

type

name

label

appearance


select_one body

body_part

Which body part hurts the most?

image-map

body.svg

survey

hoja choices

list_name

name

label

body

leg

Leg

body

arm

Arm

body

head

Head

choices

Cargar el archivo SVG en KoboToolbox

Después de crear tu archivo SVG y referenciarlo en tu XLSForm, debes cargarlo en tu proyecto.

Para importar archivos multimedia:

  1. Inicia sesión en tu cuenta de KoboToolbox.

  2. Abre tu proyecto.

  3. Ve a CONFIGURACIÓN > Multimedia.

  4. Carga el archivo SVG. Asegúrate de que el nombre del archivo coincida exactamente con lo que está escrito en la columna image de tu XLSForm.

  5. Implementa o vuelve a implementar tu formulario para aplicar los cambios.

Para obtener más información sobre cómo cargar archivos multimedia, consulta Importar archivos multimedia a un proyecto.
